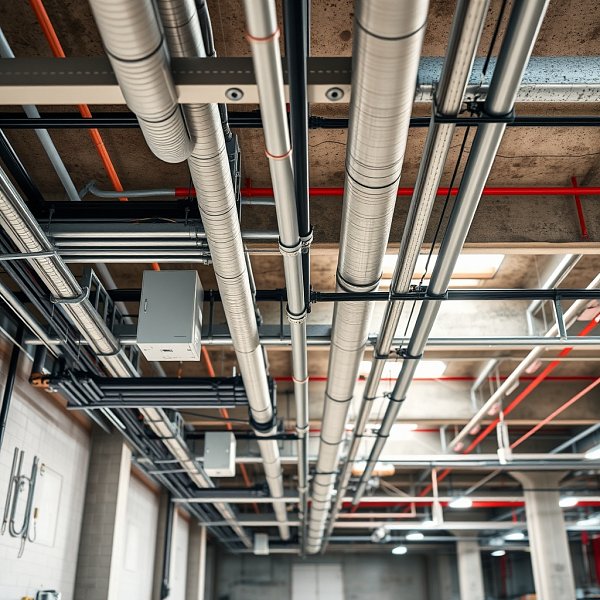

Elektroinstalace průmyslových objektů: co musíte vědět

Proč je průmyslová elektroinstalace jiná kategorie

Výrobní hala spotřebuje i desítky tisíc kWh měsíčně. Provoz běží ve třech směnách. Výpadek proudu na hodinu může znamenat statisícové ztráty. To jsou podmínky, ve kterých musí průmyslová elektroinstalace fungovat bez výhrad.

Domovní instalace tyto nároky nesplní. Průmysl vyžaduje jiné vodiče, jiné jištění, jiné rozvaděče a především jiný přístup k projektování.

Klíčové prvky tovární elektroinstalace

Elektroinstalace průmyslových hal se skládá z několika vzájemně závislých systémů. Každý musí být navržen s ohledem na celý provoz.

• Přípojková skříň a měření — vstupní bod celé instalace, dimenzovaný na skutečný příkon provozu
• Hlavní rozvaděč (RH) — rozvádí energii do jednotlivých zón haly
• Podružné rozvaděče — jistí konkrétní stroje nebo okruhy
• Silové rozvody — kabely pro pohony, kompresory, jeřáby, svářečky
• Zásuvkové rozvody — průmyslové zásuvky CEE (16 A, 32 A, 63 A, 125 A)
• Osvětlení — průmyslové LED svítidla, nouzové osvětlení, venkovní osvětlení areálu
• Uzemnění a ochrany před bleskem — povinná součást každé průmyslové stavby
• Slaboproud — datové sítě, kamerové systémy, přístupové systémy

Dimenzování: největší chyba levných dodavatelů

Poddimenzovaná instalace je nejčastější problém, se kterým se firmy potýkají po levné rekonstrukci. Kabel navržený na 80 % skutečného zatížení se přehřívá. Přehřátý kabel hoří.

Správné dimenzování vychází z několika parametrů:

• Celkový instalovaný příkon (kW nebo kVA)
• Soudobost — ne všechny stroje jedou naráz (koeficient 0,6–0,85 dle provozu)
• Výhledový rozvoj — rezerva min. 20–30 % pro budoucí rozšíření
• Délka kabelových tras — delší trasa = větší průřez kvůli úbytkům napětí

Norma ČSN 33 2000 stanovuje přesné postupy. Dodavatel bez projektu od elektroprojektanta je varující signál.

Průmyslové rozvaděče: srdce celé instalace

Rozvaděč není jen plechová skříň s jističi. V průmyslovém provozu jde o řídicí centrum elektřiny. Správně sestavený rozvaděč obsahuje:

• Hlavní jistič nebo výkonový vypínač
• Proudové chrániče (RCD) pro ochranu osob
• Motorové spouštěče nebo frekvenční měniče
• Měření spotřeby (kWh metr po okruzích)
• Přepěťové ochrany třídy I a II
• Svorkovnice a jasné značení každého vývodu

Výroba rozvaděče na míru trvá typicky 2–6 týdnů. Počítejte s tím do harmonogramu.

Osvětlení průmyslových hal: normy a úspory

Osvětlenost pracovišť určuje norma ČSN EN 12464-1. Pro montážní linky požaduje min. 500 lx, pro hrubé sklady stačí 100–200 lx. Nedostatečné osvětlení = vyšší chybovost a úrazovost.

LED technologie dnes dominuje průmyslovým projektům. Průměrná úspora oproti sodíkovým nebo halogenidovým svítidlům je 50–60 %. Návratnost investice do LED osvětlení haly 5 000 m² bývá 2–4 roky.

Příklad výpočtu úspor

Revize a bezpečnost: co vás může zastavit

Každá průmyslová instalace podléhá výchozí revizi před uvedením do provozu. Bez platné revizní zprávy vám pojišťovna neproplatí škodu způsobenou elektrickým požárem. Inspekce práce může provoz zastavit.

Pravidelné revize (lhůty dle ČSN 33 1500) jsou povinné. Základní přehled:

• Prostory normální — revize každých 5 let
• Prostory s nebezpečím výbuchu — každé 3 roky
• Staveniště a dočasné instalace — každých 6 měsíců

Zanedbání revizí je v průmyslu velmi rozšířená chyba. Zjistit to zpravidla pomůže až pojistná událost — nebo pokuta.

Jak vybrat dodavatele průmyslové elektroinstalace

Trh elektrikářů je roztříštěný. Živnostník se třemi zaměstnanci a firma s 50 elektrikáři nabízejí zdánlivě totéž. Rozdíl se projeví při větší zakázce nebo problému.

Na co se ptát při výběru:

• Mají vlastní projektanty nebo spolupracují s ověřenými?
• Jaké mají reference v průmyslu (haly, sklady, výrobní závody)?
• Vyrábí rozvaděče vlastními silami?
• Zvládnou koordinaci s ostatními profesemi (stavba, TZB, strojní technologie)?
• Jak řeší záruční servis a havarijní výjezdy?

Firmy jako ELPRAC, které kombinují vlastní výrobu rozvaděčů s realizací průmyslových elektroinstalací na klíč, nabízejí jeden kontaktní bod pro celou zakázku. To zjednodušuje koordinaci a odpovědnost.

Ceny průmyslové elektroinstalace: orientační přehled

Ceny se výrazně liší podle rozsahu, stavu objektu a složitosti technologie. Hrubé orientační hodnoty:

• Elektroinstalace výrobní haly (novostavba) — 800–1 500 Kč/m² podlahové plochy
• Rekonstrukce stávající instalace — 600–1 200 Kč/m² (závisí na rozsahu demontáže)
• Průmyslový rozvaděč na míru — 50 000–500 000 Kč dle velikosti a vybavení
• LED osvětlení haly — 200–500 Kč/m² včetně montáže

Nejlevnější nabídka bývá nejdražší variantou po třech letech provozu. Počítejte s celkovými náklady životního cyklu, ne jen s investicí.

Časová náročnost: co realista očekává

Investoři podceňují dobu přípravy. Kompletní elektroinstalace průmyslové haly 3 000 m² zahrnuje:

• Projekt elektro — 3–6 týdnů
• Výroba rozvaděčů — 3–8 týdnů (paralelně)
• Realizace silnoproudu — 4–10 týdnů
• Slaboproud a osvětlení — 2–4 týdny (částečně paralelně)
• Revize a uvedení do provozu — 1–2 týdny

Celkem reálně 3–5 měsíců od zadání projektu po spuštění. Kdo slibuje 6 týdnů na vše, buď lže, nebo přeskočí kroky, které vás budou bolet.

Verdikt

Tovární elektroinstalace je investice, ne náklad. Správně navržená instalace sníží provozní náklady, zvýší bezpečnost a prodlouží životnost strojů. Špatně provedená vás bude omezovat každý den. Vybírejte dodavatele podle referencí a technické způsobilosti — ne podle nejnižší ceny v poptávkovém formuláři.
